Jeg bygger · For tømrer og prosjektleder
Trykk på stenderen i AR. Se leverandørens mål.
Gjennom kameraet ligger leverandørens 3D-modell i AR (utvidet virkelighet) over reisverket. Trykk på en stender, så får du dimensjon, lengde og nummeret fra leverandøren. Prosjektlederen ser også prisen fra tilbudet. Det firmaet trenger på byggeplassen, uten å bla i papirene.
Appen er gratis i testperioden, for hele firmaet. Slik blir prisen. Android i dag, og iOS-appen kommer.
Android: testversjon 1.73, 61 MB. iOS-appen kommer.
Kontroll mot modellen
Finn avviket mens veggen fortsatt kan flyttes.
Ikke etter at kledningen sitter.
Leverandørens modell ligger i AR, i full skala over det som er bygget. Du registrerer I orden eller Avvik der du står, og avviket står åpent til det er lukket. Vurderingen gjør du og firmaet ditt.
-
Målene kommer fra leverandøren
Appen finner ikke på mål. Du ser om konstruksjonsdelen stemmer med leverandørens modell.
-
Samme pris som i tilbudet
Kunden ser det samme tallet som i tilbudet. Ingen egen AR-pris å forklare etterpå.
-
Det som mangler, mangler
Er taket ikke med i filen, er det ikke med her. Vi finner ikke på tak, tykkelser eller rom. Du registrerer ikke noe som ikke står i modellen.
Oppriss av vegg 3, forenkletfra leverandørens modell
IllustrasjonsfotoSkann etter feil

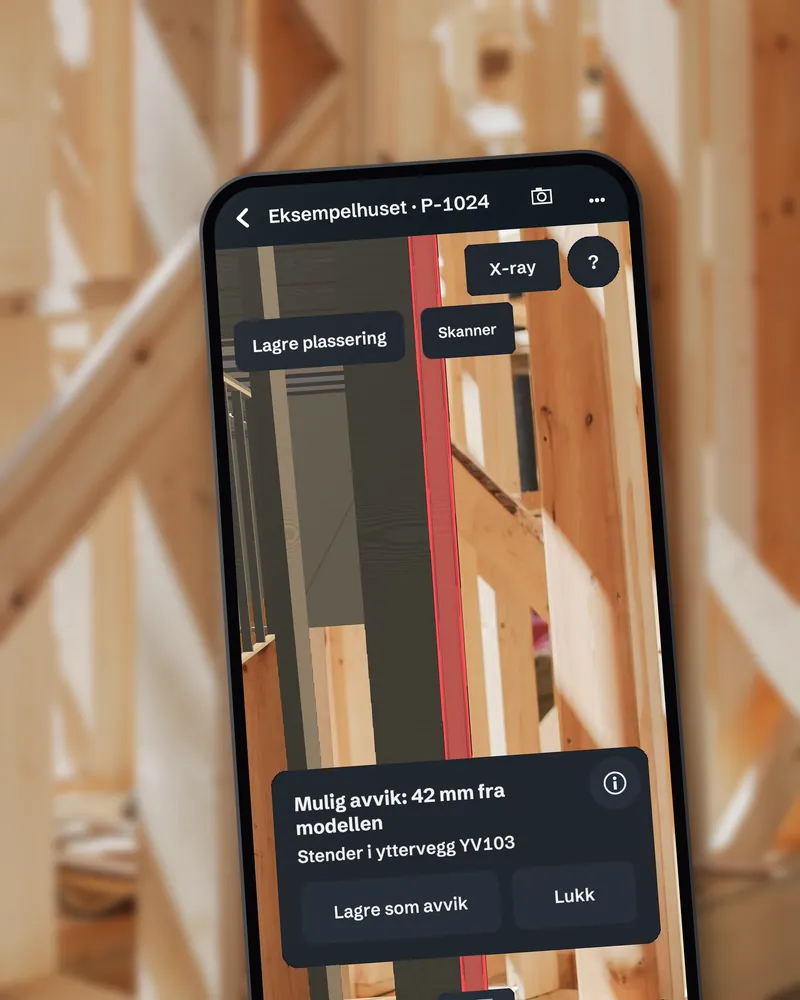

Velg Skann etter feil under Sjekkliste, og pek telefonen mot reisverket, 0,5–4 m unna. Dybdekameraet sammenligner det som står, med leverandørens 3D-modell i AR.
Står en konstruksjonsdel lenger fra modellen enn grensen, blir den rød i AR, med avstanden i millimeter. Grensen er et forslag, så sjekk kravet i kontrakten.
Det er en måling i AR, ikke et registrert avvik. Du kontrollmåler og velger Lagre som avvik eller Lukk. Ingen konstruksjonsdel blir grønn eller «I orden» av skanningen. Telefonen må kunne måle dybde.
Slik kontrollerer du mot modellen
- Trykk på konstruksjonsdelen i AR og les leverandørens eget mål. Har leverandøren ikke oppgitt et mål, står det «målt i modellen», og appen sammenligner ikke mot det.
- Skriv inn det du målte. Målt avvik vises i millimeter, sammen med toleransen og måleutstyret du skal bruke.
- Innenfor toleransen vises målt avvik grønt, opp til dobbel toleranse gult, og over det rødt.
- Du vurderer og trykker I orden eller Avvik, og registreringen lagres på telefonen med en gang, også uten dekning.
- Appen viser hvor sikker plasseringen er, i millimeter, ved siden av svarknappene. Den sammenligner den ikke mot toleransen, og den stopper deg ikke: vurderingen er din.
Kortet for en vindusåpning: målt 2802 mm gir −8 mm og vises gult, målt 2776 mm gir −34 mm og vises rødt.
- 541
- konstruksjonsdeler, vegger, åpninger og takflater i testmodellen
- 250
- av dem har leverandørens egne data med seg. Resten måles i modellen.
- 37 av 37
- leverandørmål stemmer med geometrien i modellen innen 1 mm
- 107
- I-bjelkesteg vist som 8 mm hardplate, ikke som tre. Ingenting i filen skjules.
På tomten
Huset der det skal stå.
To hjørner på tomten. Deretter går du rundt det i virkeligheten. En feil i plasseringen vises som en feil. Huset trekkes ikke i lengden for å passe.
-
To hjørner på tomten
Du velger to hjørner av bygget og setter ett ankerpunkt i hvert. Ved hvert hjørne holder du telefonens øverste venstre hjørne inntil hushjørnet, med skjermen mot deg, og trykker Sett ankerpunkt.
-
Du ser usikkerheten hele tiden
Usikkerheten står øverst på skjermen som ±mm, hele tiden. Den regnes ut fra hvor langt fra hverandre hjørnene står og hvor langt unna du er. Velg hjørner langt fra hverandre. Står huset på ett ankerpunkt, står det at retningen er omtrentlig i stedet.
-

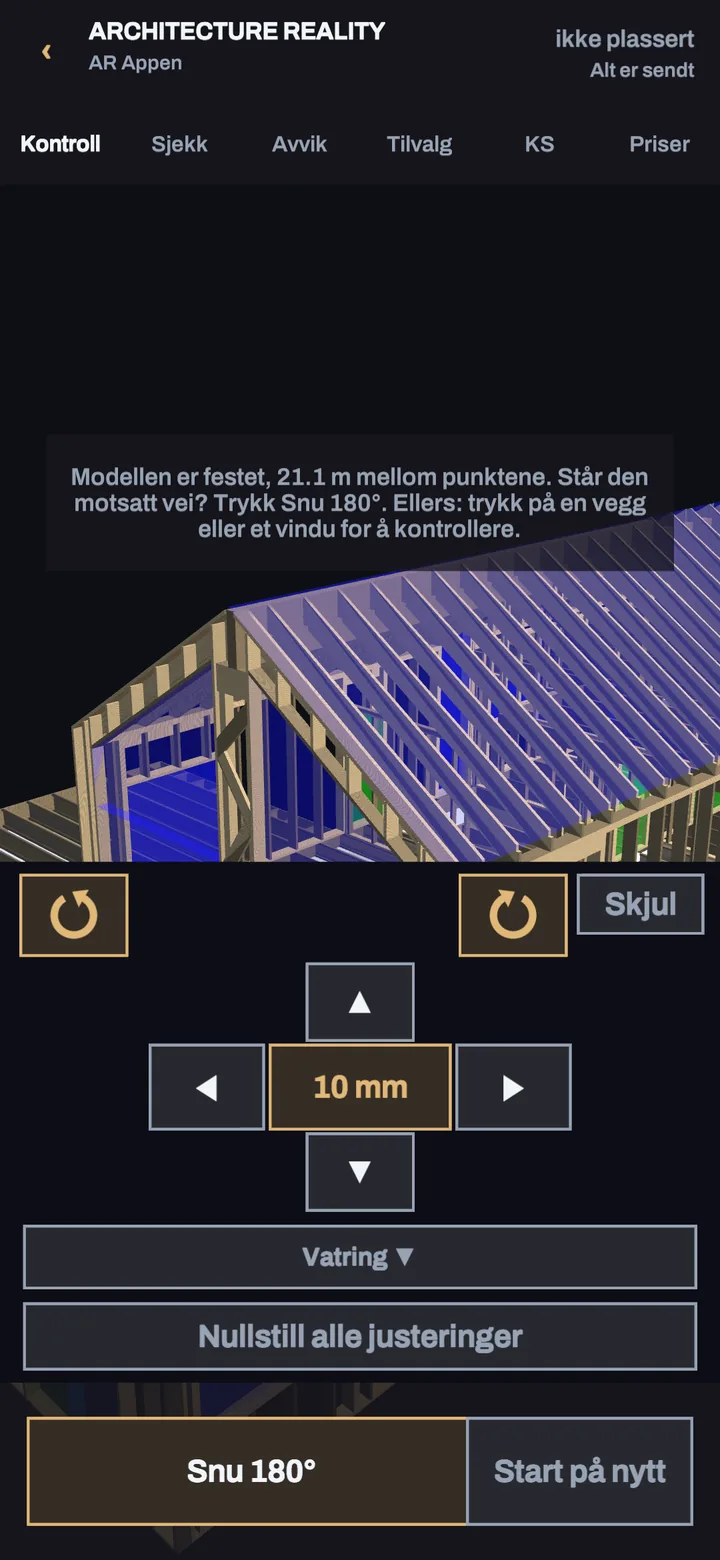

Flytt og vri
Velg steget selv: en millimeter når modellen nesten står riktig, en meter når den står langt unna. Trykk Snu 180° når modellen står motsatt vei, og bruk Vatring hjørne for hjørne.
Plassering · øverst på skjermenEksempel
±38 mm
Hjørner 8,4 m fra hverandre, og du står 1,5 m fra ankerpunktene. Tallet endrer seg mens du går rundt huset.
- Hjørner 8,4 m fra hverandre, 10 m unna
- ca. ±155 mm
- Hjørner 1 m fra hverandre, 10 m unna
- ca. ±525 mm
Regnet med 3 cm usikkerhet per trykk og avdrift på ca. 1 % av avstanden. Har du gått 40 m fra ankerpunktene, ber appen deg sette nye ankerpunkter ved neste vegg.
Flytt og vri · steget er 10 mm og 1°
Ett trykk kan være helt ned til 0,1 mm og 0,01°.
På bygget
Kvalitet der arbeidet skjer.
Sjekklisten følger huset, ikke permen i bilen. Registrer det som er i orden. Et avvik står åpent til det er utbedret og lukket.
Sjekkliste for bindingsverket
- 4 I orden
- 1 Avvik
- 1 Ikke registrert
6 sjekkpunkter · eksempel. Toleransene og måleutstyret er eksempler, ikke krav fra en kontrakt eller en standard.
-
I orden
Bunnsvill i vater, front
-
I orden
Stendere c/c 600, langvegg
-
I orden
Vegg 3 i lodd
-
I orden
Døråpning, 990 mm
-
Avvik
I-bjelke, opplegg minst 45 mm
-
Ikke registrert
Diagonaler, bunnsvill
Åpne avvik
Avviket står åpent til det er utbedret og lukket. Det fordeles ikke på én person: alle på prosjektet ser det.
-
Åpent
I-bjelke B07: opplegg 38 mm, sjekkpunkt minst 45 mm
-
Lukket
Stender S08 merket med feil nr., byttet
Et avvik lukkes ved at noen registrerer I orden på den samme konstruksjonsdelen. Begge registreringene blir stående i loggen.
Historikken
- I orden og Avvik lagres på telefonen med en gang og står der etter at appen er lukket, også uten dekning.
- Ingenting slettes eller skrives over. Ombestemmer du deg, legges en ny registrering til, og den gamle står i historikken.
- Bas settes per prosjekt, én om gangen. Bare basen lukker et avvik.
- Sjekkpunkter i startsjekklisten som er skrevet fra praksis og ikke hentet fra en kilde, er merket «må gjennomgås av tømrer».
Overlevering
Utkast til overlevering av dokumentasjonen: materialer, mål og det som ble registrert på bygget. KS-fanen viser hvor mye som er besvart, antall avvik og hull i dokumentasjonen. Ubesvarte sjekkpunkter og manglende foto står som hull og skjules ikke.
Appen registrerer ikke rør og kabler. Ta bilder av den åpne veggen før platene kommer på, med tommestokk i bildet, og legg dem i FDV-dokumentasjonen.
Tilbudet
Kunden ser samme pris som du gir.
Gå gjennom huset sammen. Tallet på stenderen er tallet i tilbudet. Ingen to lister å holde styr på, og ingen forklaring i etterkant.
Salg er ikke KS.
Når du viser huset til kunden, skjules innkjøp og avvik. Det er meningen.
Firmaets visning: innkjøp og avvik vises.Kundens visning: innkjøp og avvik er borte.
142 607 kr
Sum for linjene under. Eksempel, inkl. mva. Innkjøp 102 738 kr.
| Linje | Mengde | Sats | Sum | Innkjøp |
|---|---|---|---|---|
| Stender 48 × 148 mm, per stk | 214 stk | 96 kr | 20 544 kr | 71 kr |
| Svill 48 × 148 mm, per m | 86 m | 58 kr | 4 988 kr | 42 kr |
| Taksperre 48 × 198 mm, per m | 318 m | 84 kr | 26 712 kr | 61 kr |
| I-bjelke 300 mm, per m 1 åpent avvik | 64 m | 142 kr | 9 088 kr | 104 kr |
| Vindsperre per m² vegg | 164 m² | 38 kr | 6 232 kr | 24 kr |
| Kledning per m² vegg | 164 m² | 412 kr | 67 568 kr | 298 kr |
| Varmekabel per m² bad | 6,5 m² | 1 150 kr | 7 475 kr | 780 kr |
Firmaet endrer satsene selv: per m², per stykk, fast sum eller prosent. Arbeidere ser ingen priser noe sted i appen.
-
Pris der du står
Trykk på en vegg og se hva tilvalget du har valgt, koster for akkurat den veggen. Det er samme prisliste som totalen, så prisen for hver vegg og totalen stemmer alltid overens.
-
Navngi rommene
Varmekabel på badet prissettes per kvadratmeter. Appen finner rommene fra veggene som lukker seg rundt dem. Si hvilke rom som er hva, én gang per prosjekt.
-
Aldri null kroner for det som ikke kan måles
Kan modellen ikke gi en mengde, står det at den mangler og må prissettes for hånd. Veggareal er brutto, uten fradrag for vinduer og dører, og det står på skjermen.

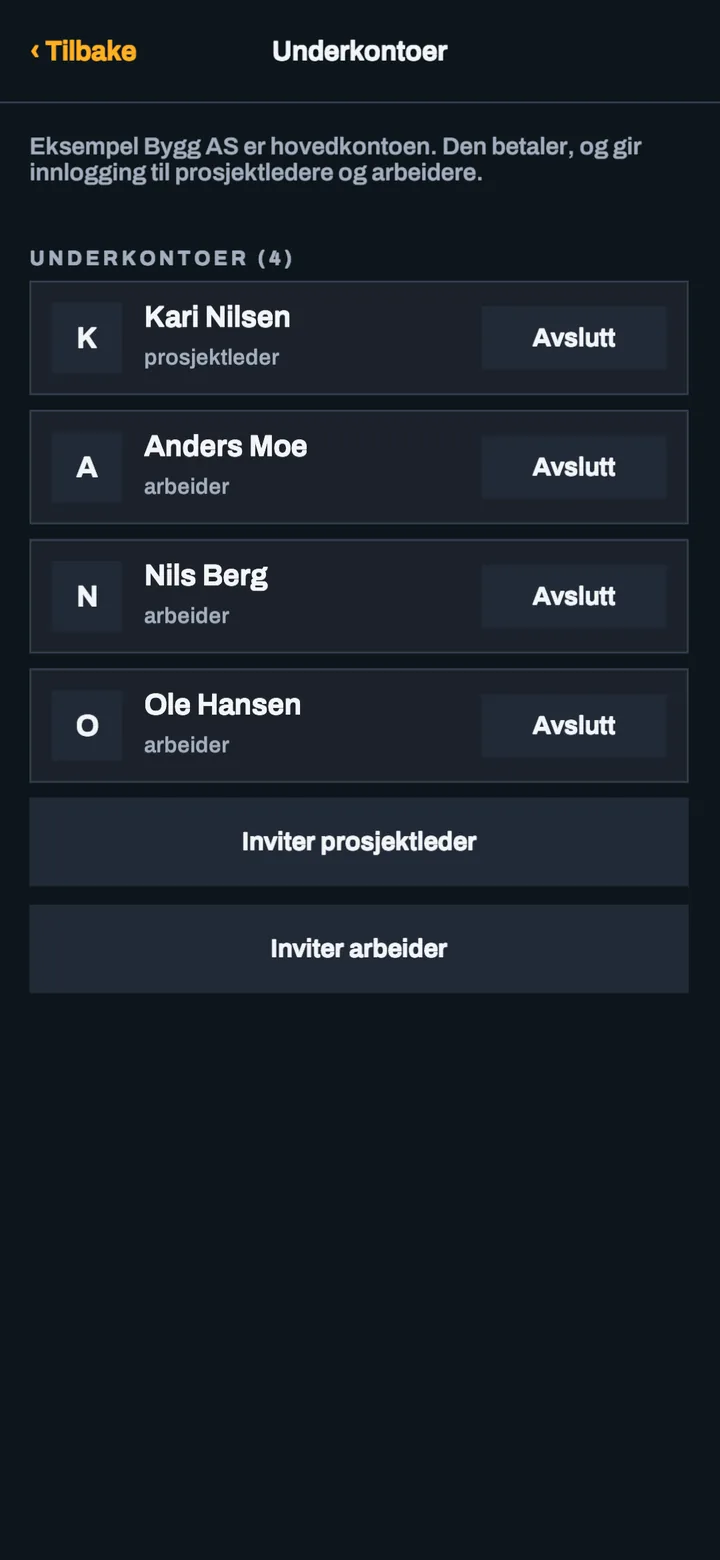

Firmaet er hovedkontoen.
Prosjektledere og arbeidere er underkontoer. Hver ser det de trenger, og ikke mer.
- Firmaet
- Hovedkontoen. Betaler, setter satsene og gir innlogging til prosjektledere og arbeidere.
- Prosjektleder
- Underkonto. Prosjektet, tilbudet, sjekklistene og avvikene.
- Bas
- Settes per prosjekt, én om gangen. Står øverst blant arbeiderne.
- Arbeider
- Underkonto. Ser ingen priser noe sted i appen.
- Kunden
- Salgssiden. Den har ikke felt for innkjøpspris eller avvik.
Hvorfor
Feil blir dyre når veggen er lukket.
Tallene er fra en kartlegging av byggfeil i norske boliger, laget på oppdrag fra Direktoratet for byggkvalitet (DiBK) og Kommunal- og distriktsdepartementet (KDD).
-
Minst 3 av 4
nye boligbygg har byggfeil, det vil si brudd på TEK10 eller TEK17. De fleste feilene oppdages ikke med en gang, men kommer til syne over tid.
Menon Economics, Multiconsult og Mycoteam for DiBK og KDD: Omfang av byggfeil i Norge (PDF), 2022. Gjelder boliger oppført 2010–2022.
-
5–8 mrd.
kroner i året koster det anslagsvis å rette byggfeil etter at bygget er ferdig. Det tilsvarer 3–5 prosent av de årlige byggekostnadene i sektoren. Omtrent 95 prosent av beløpet er utbedringskostnader for entreprenører og boligbyggelag.
Samme rapport (PDF), kap. 7.10. Anslag i 2021-kroner.
-
Omtrent 4 av 5
årsaker til byggfeil som blir forsikringssaker, er feil eller mangelfull utførelse.
Samme rapport (PDF), sammendrag, med forsikringsdata fra Finans Norge (VASK) og Fremtind. Vannskader er 81 prosent av disse sakene.
Det skal dokumenteres at utførelsen og valgte produkter er i samsvar med produksjonsunderlaget.
AR Appen er et verktøy for egenkontroll på stedet. Den erstatter ikke firmaets kvalitetssystem, samsvarserklæring eller uavhengig kontroll.
Spørsmål og svar
Hva koster appen for firmaet?
Ingenting i dag. Appen tar ikke imot betaling. Prisen skal følge hvor mange i firmaet som bruker appen: fra 390 kr i måneden eks. mva for 1–9 brukere til 1 990 kr for 200 eller flere, etter 30 dager gratis og uten binding. Huseieren betaler ingenting. Hele bildet står under priser.
Hvor kommer målene fra?
Fra leverandørens modell. Appen finner ikke på mål. Har leverandøren ikke oppgitt et mål, står det «målt i modellen», og appen sammenligner ikke mot det.
Ser arbeiderne prisene?
Nei. Arbeidere ser ingen priser noe sted i appen. Prosjektlederen ser prisen fra tilbudet.
Lagres registreringene uten dekning?
Ja. I orden og Avvik lagres på telefonen med en gang og står der etter at appen er lukket, også uten dekning.
Erstatter appen firmaets kvalitetssystem?
Nei. AR Appen er et verktøy for egenkontroll på stedet. Den erstatter ikke firmaets kvalitetssystem, samsvarserklæring eller uavhengig kontroll.
Firma og pilot
Ta en runde på byggeplassen med oss.
Har du et precut-bygg i gang, tar vi en runde på byggeplassen. Har firmaet ditt et prosjekt med 3D-modell, hjelper vi deg i gang.
Pris for firmaet
Ingenting i dag.
Appen tar ikke imot betaling.
- Slik skal den virke
- Fra 390 kr i måneden eks. mva, etter hvor mange i firmaet som bruker appen
- Prøveperiode
- 30 dager gratis, uten binding
- Huseieren
- Betaler ingenting, verken nå eller etter overtakelsen
Eller prøv selv: last ned appen. Hva du trenger for å komme i gang, og hvordan prisen skal virke, står under priser.
